Phần mềm vẽ sơ đồ mạch điện trong Vật lý Solve Elec 2.5
Phần mềm vẽ sơ đồ mạch điện trong Vật lý Solve Elec 2.5

Các tính năng chính của phần mềm



- Vẽ sơ đồ mạch điện

- chỉnh sửa các thuộc tính của các thành phần mạch điện

- Phân tích sơ đồ mạch điện mới

- Vẽ đồ thị

- Đưa ra những danh sách bản báo cáo cho các thành phần đối tượng hiển trị trong cửa sổ chính ( Windows).,…

Còn nhiều chức năng mà các bạn có thể tìm hiểu qua phần mềm này.

Phần mềm có dung lượng 3.23 MB tương thích với từ Windows XP, Windows Vista trở lên.

Hướng dẫn sử dụng phần mềm

Sau khi cài đặt phần mềm, kích chọn nút lệnh để khởi động chương trình

Giao diện của chương tình như sau:

Trên giao diện của phần mềm, nút lệnh đầu tiên đó chính là: direct current (dòng điện một chiều).Bạn kích chọn lên nút lệnh đấy, chương trình sẽ tự động thay đổi nút lệnh alternating current (dòng điện xoay chiều). Với mỗi nút lệnh này, chương trình sẽ hiển thị các bộ nút lệnh công cụ tương ứng. Đây là nút lệnh giúp các bạn chọn kiểu mạch điện để vẽ sơ đồ.

Bài viết này xin giới thiệu một số công cụcủaphần mềm và hướng dẫn cách vẽ mạch điện xoay chiều (Vật lý 12) (Mạch điện một chiều các bạn có thể thực hiện tương tự).

1. Một số công cụ quan trọng để vẽ sơ đồ mạch điện xoay chiều

Bên trên là thanh công cụ của chương trình gồm có một số nút quan trọng:

- Alternating current: Hiển thị bộ công cụ các đối tượng hình vẽ của mạch điện xoay chiều (hay dòng điện một chiều – Direct current).
- Solution: Giải một số các bài toán điện xoay chiều khi cho một số các thành phần của sơ đồ mạch điện các thông số giá trị.
- Equation: Thể hiện phương trình vật lý của bài toán cần giải
- Graph: Vẽ đồ thị của bài toán

Sau khi thấy trên thanh công cụ hiển thị nút lệnh , thanh công cụ của các đối tượng hình vẽ của mạch điện xoay chiều sẽ hiển thị như hình vẽ dưới đây với các thông tin của một số công cụ quan trọng như sau:

:wire: công cụ vẽ khung dòng điện

: Công tắc đóng mở

: Khóa ngắt mở dòng điện

: Điện trở

: Cuộn cảm

: Tụ điện

: Vôn kế

: Ampe kế

Sau đây xin hướng dẫn với các bạn cách vẽ các sơ đồ mạch điện xoay chiều

2. Cách vẽ một sơ đồ mạch điện xoay chiều

2.1. Mạch điện xoay chiều chỉ có điện trở.
Bài toán đưa ra là vẽ sơ đồ mạch điện nối hai đầu của mạch với điện trở R vào hiệu điện thế xoay chiều U.
Cách vẽ: Chọn công cụ wire  vẽ một đường của khung sơ đồ mạch điện

Sau đó chọn công cụ , đưa vào vùng màn hình làm việc, di chuyển và nối vôn kế với đường thẳng khung hình mạch điện.

Tiếp đó, ta vẽ thêm các đường thẳng để hoàn thành các khung mạch điện.

Chọn công cụ điện trở , di chuyểnvà nối tiếp vào khung dòng điện và hoàn thành mạch điện như hình vẽ.

2.2. Mạch điện xoay chiều có chỉ có tụ điện

Một mạch điện xoay chiều có hiệu điện thế U, mắc xen một tụ điện C, ampe kế chỉ một dòng điện có cường độ I.
Cách vẽ: Sử dụng công cụ wire  để vẽ các đường khung, sau đó chọn lần lượt các công cụ (vôn kế),  (tụ điện),  (ampe kế), đưa vào màn hình làm việc và ghép với các đường thẳng của khung mạch điện.

Cuối cùng, vẽ nốt các đường khung để hoàn thành mạch điện như hình vẽ sau:

2.3. Mạch điện xoay chiều chỉ có cuộn cảm thuần
Mạch điện xoay chiều có hiệu điện thế U, đặt vào hai đầu của mạch điện một cuộn cảm thuần có độ tự cảm L và điện trở r của cuộn cảm bằng 0.
Cách vẽ. Ta sẽ vẽ tương tự theo các cách trên. Chọn các công cụ để đưa vào vùng làm việc. Các bạn có thể xem như hình vẽ sau:

2.4. Mạch điện xoay chiều có điện trở R, tụ điện C, cuộn cảm L mắc nối tiếp

Các thiết bị điện R, C, L được mắc nối tiếp với nhau.

Cách vẽ: Với dạng mạch điện này, các bạn chỉ cần ghép tuần tự các hình vẽ của các đối tượng lần lượt vào với nhau theo một đường thẳng.

Ngoài ra, với một số các mạch điện phức tạp như thêm một số các đối tượng như khóa ngắt (mở) , công tắc , … các bạn hoàn toàn có thể đưa vào mạch điện các đối tượng công cụ theo bài toán của mình với cách vẽ đơn giản như trên.

Phần mềm còn có một số tính năng quan trọng đó là:

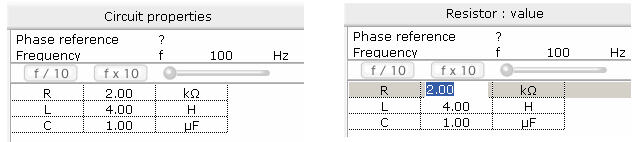

Thay đổi các giá trị thuộc tính các đối tượng trong mạch điện. Phần này nằm ở cửa sổ Circuit properties

Kích thẳng lên các giá trị của để thay đổi thông số của bài toán.

Các bạn còn có thể vẽ đồ thị bằng cách kích chọn lệnh Graph trên thanh công cụ phía trên của màn hình, bên phải giao diện màn hình chương trình xuất hiện cửa sổ sau.

Từ đó, các bạn có thể thực hiện vẽ đồ thị của sơ đồ mạch điện đã cho với các tham số của bài toán



Phần mềm còn có nhiều chức năng rất hay mà trong khuôn khổ bài báo, tác giả chưa giới thiệu hết được. Chỉ xin giới thiệu cặn kẽ các công cụ và cách vẽ sơ đồ mạch điện như trên. Đây cũng là mục đích chính của bài viết mà tác giả dành để giới thiệu phần mềm đến với bạn đọc. Hy vọng đây sẽ là phần mềm hữu ích cho giáo viên giảng dạy môn học Vật lý. Chúc các bạn thành công!
